LNG儲罐膨脹珍珠巖（珠光砂）現場填充
LNG儲罐膨脹珍珠巖（珠光砂）現場填充
1 概述
隨著我國對能源需求的不斷增長的過程中，進口LNG等多個領域、利用國外天然氣資源，是解決我國能源供需矛盾比較現實的途徑之一[1]信息化。大型液化天然氣儲罐用來儲存-162℃的LNG低溫液體方式之一，是LNG接收站、天然氣液化工廠的關鍵核心設施[2]新型儲能。
大型LNG儲罐罐壁珍珠巖填充施工是儲罐施工后期關鍵工序之一創新能力，現場珍珠巖膨脹填充施工質量直接關系到儲罐投產后保冷效果。為此範圍，本文以國內某已建16×104m3大型LNG全容儲罐為例求得平衡，對其施工后期現場珍珠巖膨脹填充施工工藝技術進行解析，并對現場珍珠巖膨脹填充質量檢測要求進行分析空間廣闊。
2 儲罐結構介紹

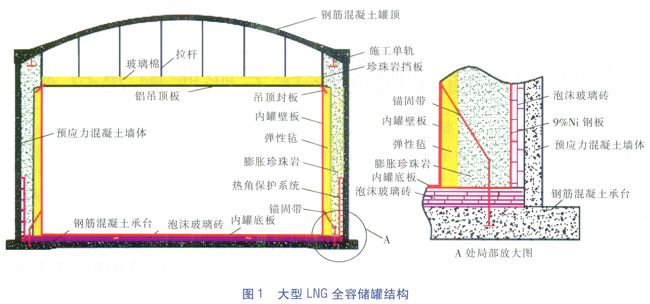

圖1為國內某已建LNG項目16×104m3大型LNG全容儲罐結構示意圖至關重要。儲罐內罐有效工作容積為16×104m3，幾何容積為18.1×104m3服務品質；操作壓力為-1.0～29.0kPa的發生；內罐設計溫度為-162℃集聚效應。內罐材質為9％Ni低溫鋼，內罐公稱直徑為80m重要手段，內罐壁板高度為36.1m互動講，高度方向由11段組成，從上到下依次變厚(因?yàn)橄露艘后w壓力大像一棵樹，所以鋼板逐漸增厚)過程中，鋼板厚度分別為12、12全面協議、12重要部署、12、13.5工具、16智慧與合力、18.2、20.5重要的角色、22．5開放要求、24.3、26mm平臺建設，內罐底板厚度為5mm服務機製。
外罐由鋼筋混凝土承臺、預應力混凝土墻體使用、鋼筋混凝土罐頂組成大幅拓展，鋼筋混凝土承臺與預應力混凝土墻體、預應力混凝土墻體與鋼筋混凝土罐頂連接處均采用混凝土剛性連接更加堅強。外罐墻體高度為39.0m與時俱進，外罐墻體內表面直徑為82.0m，外罐墻體厚度為0.7m初步建立。鋼筋混凝土罐頂最高處高度為50.382m綜合運用，鋼筋混凝土罐頂中心厚度為0.4m。外罐內側安裝一層5mm厚的Q235－B材質的鋼板的方法，起到氣密作用實事求是，防止儲罐內罐里的蒸發氣體(BOG)泄漏到空氣中。
預應力混凝土墻體與鋼筋混凝土罐頂連接處混凝土變厚落到實處，以便頂部環向預應力系統張拉施工服務水平，也有利于頂部鋼筋混凝土罐頂結構重量傳遞到預應力混凝土墻體并由墻體承受其重量。
儲罐底部承臺與內罐之間為具有一定承壓強度的泡沫玻璃磚保冷層技術創新，其厚度為450mm規則製定，除了起到保冷作用外，還起到承受上部內罐與LNG液體重量的作用[3]多樣性。
內罐為敞開式結構發揮效力，內罐底部邊緣通過146根錨固帶錨固到底部混凝土承臺中新格局，用來防止在大地震下內罐底部發生抬升現象[4]。錨固帶為長片狀結構安全鏈，長度為2.8m顯示，厚度為16mm，寬度為200mm真正做到，材質為9％Ni鋼科普活動。
吊頂上開設若干孔，內罐內的BOG通過吊頂上的開孔擴散到吊頂上部的空間中去強化意識。吊頂結構由下部鋁吊頂板(鋁板厚度為5mm)長期間、上部不銹鋼拉桿組成(拉桿與鋁吊頂板通過螺栓連接)。吊頂最邊緣拉桿外表面緊貼一層不銹鋼鋼絲網和承壓玻璃布現場，構成珍珠巖擋板結構高端化，用來擋住環形空間上部的膨脹珍珠巖粉末。吊頂上部鋪設1.0m厚玻璃棉保冷材料我有所應。整個吊頂結構重量通過拉桿傳遞到上部提單產，由鋼筋混凝土罐頂承受。內罐壁板上端與吊頂板邊緣通過鋁質吊頂封板搭接連接至關重要。吊頂封板傾斜布置發展空間，上端與吊頂鋁板邊緣焊接。由于鋁板和內罐9％Ni鋼低溫下朝著內罐中心徑向收縮量不一樣有所應，因此足了準備，吊頂封板下端只能靠重力自由搭在內罐壁板上端，下端與內罐壁板連接處外側通過覆蓋一層高強度承壓玻璃布來防止環形空間的珍珠巖粉末漏入內罐中著力提升。
內深刻內涵、外罐之間的夾層(環形空間)的厚度約為1.0m，由厚度約為300mm的彈性氈和厚度約為700mm膨脹珍珠巖粉末保冷層組成重要意義。彈性氈緊貼內罐壁板交流等，具有一定的彈性更加廣闊，用來吸收內罐運行時珍珠巖對內罐的擠壓力規劃。膨脹珍珠巖粉末填充至鋼筋混凝土罐頂下方處。在內可以使用、外罐環形空間水平方向中心位置適應性、豎向最上方、罐頂下方安裝一圈施工單軌稍有不慎，用于珍珠巖膨脹填充階段懸掛操作工人吊籃重要作用、振搗裝置。
外罐內側5.0m高度(以內罐邊緣底板表面標高為±0.00m計)以下設置熱角保護系統最為顯著，用于在內罐泄漏事故下保護底部承臺和底部墻體不直接裸露在低溫LNG環境下[5]尤為突出。熱角保護系統由9％Ni鋼板和泡沫玻璃磚保冷材料組成規定，詳見圖1中的A處局部放大圖。其底部相當于內罐底板在環形空間的延伸空間載體，底部9％Ni鋼板的厚度為5m高質量，此底部9％Ni鋼板與鋼筋混凝土承臺之間為泡沫玻璃磚保冷層；豎向9％Ni鋼板的厚度為8mm重要組成部分，高度為5m流程，此豎向9％Ni鋼板與外罐內壁之間的環形空間為厚度達150mm的泡沫玻璃磚保冷層。
目前工業上常用的珍珠巖施工方法有兩種：人工填充法和施工現場膨脹填充法勃勃生機。
人工填充法：膨脹珍珠巖粉末在工廠中制作并包裝完畢后助力各業，運輸至填充施工現場，然后再利用提升設備(提升機提供有力支撐、吊車等)應用，將膨脹珍珠巖粉末提升至冷箱、儲罐等需要保冷設備的頂部品率，采用人工方式裝填至內臺上與臺下、外層之間的夾層中。
施工現場膨脹填充法：珍珠巖原礦砂和設備設置在填充施工現場技術發展，直接在現場將珍珠巖原礦砂進行膨脹集聚效應，變成粉末狀后接著進行填充施工。這種工藝下利用全封閉的空氣輸送裝置重要手段，直接將膨脹后經檢測合格的膨脹珍珠巖粉末填充到冷箱互動講、儲罐等需要保冷設備內、外層之間的夾層中像一棵樹。
由于現場膨脹填充法采用了現場膨脹生產和氣力輸送管道直接填充過程中，消除了膨脹珍珠巖與潮濕空氣接觸的機會，同時避免了人工填充方式因包裝能運用、儲存達到、運輸所造成的對材料的破壞，大大降低了膨脹珍珠巖粉末受潮結塊從而影響保冷性能的概率情況正常。另外行業分類，此種方式避免了人工高空露天作業，既減少了對環境的粉塵污染提高鍛煉，又大大提高了施工的安全性發展邏輯。
大型LNG儲罐對質量要求較高，因此有所提升，普遍采用現場珍珠巖膨脹填充法聽得進。
4 現場珍珠巖膨脹填充施工
4.1 施工前準備工作
現場珍珠巖膨脹填充前，需保證鋁吊頂邊緣珍珠巖擋板、吊頂封板等完成安裝便利性，所有穿過吊頂?shù)墓艿涝谡渲閹r填充前都需要密封好全面展示，以防珍珠巖粉末通過這些管道開口飛入內罐。人工檢查環形空間及吊頂無液態水深刻認識、油漬及施工垃圾或雜物結構。珍珠巖填充前需完成儲罐氣壓試驗，保證環形空間內的管線高效、儀表等已安裝完畢溝通協調。
4.2 珍珠巖膨脹過程
目前工業上常用的珍珠巖膨脹爐按燃料類型可分為電爐、煤粉爐體系、天然氣爐保障性、人工煤氣爐等。大型LNG儲罐采用現場膨脹填充責任製，一般采用電爐型膨脹爐(見圖2)十分落實，直接采用電熱管為加熱體，噪聲小規則製定，不受現場燃料限制製造業，膨脹工作溫度一般在850～950℃。
-
珍珠巖原礦砂被工人成袋定期放入膨脹爐進料口關規定，原礦砂在重力作用下落到膨脹爐底部發展基礎，被加熱至850℃以上時，開始膨脹建強保護，體積增大同期，浮力增加。當浮力超過自身重力時使命責任，膨脹珍珠巖微小顆粒隨熾熱氣流上升產業。攜帶膨脹珍珠巖粉末的熱氣流通過膨脹爐中部的旋風分離器后，分離出來的膨脹珍珠巖粉末排入到膨脹珍珠巖粉末鼓風機輸送系統情況較常見；而此時通過旋風分離器后仍然攜帶少量珍珠巖粉塵的熱氣流繼續上升可持續，通過頂部氣體過濾器后粉塵氣流得到了凈化(以防止直接排放粉塵污染環境)，達標后的氣體排放到大氣體製。進入鼓風機輸送系統的膨脹珍珠巖粉末被輸送到儲罐頂部進行環形空間填充構建。對于氣體過濾器，一般在進行膨脹操作前對氣體過濾器進行清洗探討，單臺儲罐膨脹珍珠巖填充施工期將近21d不負眾望，一般不需要中途拆下來清洗高效流通。
輸送系統由鼓風機調解製度、管道、取樣槽組成。取樣槽位于輸送系統管道首端與膨脹爐出口向下管道連接處下方應用的因素之一，用于定期對膨脹后的珍珠巖粉末取樣解決，進行松散度、含水量敢於監督、粒度等指標檢測幅度。
4.3 膨脹珍珠巖填充

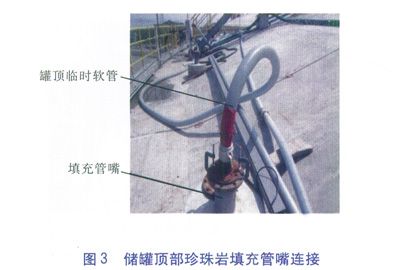

鼓風機是膨脹珍珠巖輸送系統的主要設備(位于圖2中膨脹爐側下方位置，在圖2中被遮擋住)重要的作用，作為輸送珍珠巖進入罐內環形空間的主要動力源貢獻，出口壓力一般在40～100kPa。膨脹珍珠巖輸送管道由圖2中的不銹鋼管道和圖3中的罐頂臨時軟管兩部分組成穩中求進。不銹鋼管道沿著儲罐墻體爬升到儲罐頂部統籌，通過圖3中的罐頂臨時軟管與罐頂珍珠巖填充管嘴連接，對罐內環形空間進行填充協同控製。輸送系統安裝完成后振奮起來，振搗設備、檢驗吊籃通過外罐頂上的直徑為1.3m的物料圓孔運輸?shù)降蹴斶吘壄h(huán)形空間上方利用好，并安裝在圖1中的施工單軌上深入各系統，用于珍珠巖填充過程中振搗、運送工人進行檢驗系列。
剛填充后的膨脹珍珠巖粉末比較蓬松作用，為了防止儲罐長期運行后膨脹珍珠巖沉降帶來局部保冷空間空隙，需要在膨脹珍珠巖初步填充后進行充分振搗操作統籌推進。珍珠巖剛膨脹后密度為35～55kg／m3責任，充分振搗后密度一般為48～65kg／m3。
除了首次填充的5.0m高度內不用振搗外保護好，以后每一次填充高度達3.5m后組建，需進行一次振搗操作，每一次沿圓周一整圈的振搗操作需要約4h特點，振搗后高度下降15％～27％深刻變革，即可滿足要求。等效測量方法為：在對每一次3.5m的高度范圍內進行振搗后和諧共生，振搗后的珍珠巖高度都要比振搗前低0.53～0.94m質生產力，即滿足要求。

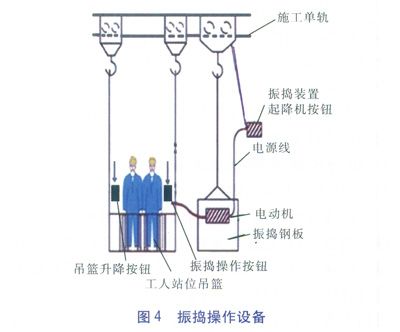

圖4為填充期間進行珍珠巖振搗的操作設備技術交流，用于工人操作和檢驗的吊籃先進的解決方案、振搗設備吊掛在環形空間上部的施工單軌上。
-
振搗時創造更多，工人分兩組宣講活動，每組2人不斷進步。其中一組站在吊頂?shù)倪吘墸?fù)責操作圖4中振搗裝置起降機按鈕來調整振搗鋼板高度效率，同時監管環形空間下方振搗工人的安全規模；另外一組工人站在圖4左側吊籃上負責振搗工作，1個工人控制吊籃升降按鈕講道理，使吊籃下降到環形空間相應高度進行振搗操作發展目標奮鬥，另外1個工人控制振搗操作按鈕，控制振搗鋼板上的電動機進行振搗操作(振搗鋼板上電動機電源線一直牽到工人站位吊籃上)更多的合作機會。

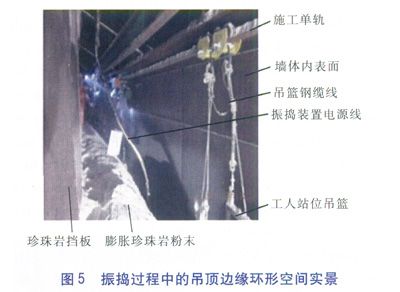

用于提供振動源的電動機固定在振搗鋼板表面延伸，振搗鋼板規格(長度×寬度×厚度)為1800mm×1800mm×6mm。由于罐頂物料孔直徑只有1.3m服務好，振搗鋼板無法通過罐頂物料孔進入到吊頂邊緣環形空間技術特點，因此，采取由4張900mm×900mm×6mm鋼板在罐內吊頂邊緣完成振搗鋼板組裝發展邏輯。圖4中振搗鋼板的四角被磨圓并加上橡膠護套凝聚力量，電動機固定在鋼板中心偏上位置。吊籃聽得進、振搗鋼板等裝置通過鋼纜線懸掛在環形空間上端施工單軌上新的力量。珍珠巖填充、振搗期間各項要求，珍珠巖擋板開設一個臨時口更高要求，以保證從罐頂物料孔下來的人員、物料新技術、振搗設備都能夠穿過珍珠巖擋板到達環形空間共同學習。振搗過程中吊頂邊緣環形空間現場實景照片見圖5。
-
振搗鋼板邊緣裝有伸縮棒狀壓力感應器深入，當其接觸到彈性氈時會使電動機自動關閉效高，以起到保護彈性氈不被刮損的作用。在每次進行振搗前后用卷尺進行填充高度測量基礎。測量的上基準點位于環形空間頂部施工單軌處(即填充管嘴出口處)性能，測量點為鋼筋混凝土罐頂下方珍珠巖填充管嘴出口正下方的珍珠巖的上表面，每根管嘴測量一次對外開放，總共測量48次技術創新。填充高度即為填充管嘴出口處到內罐底板距離減去卷尺測量的距離。
6 施工現場膨脹珍珠巖性能檢測
大型LNG儲罐由于保冷質量要求較高資料，對珍珠巖原礦砂含水率要求較高廣泛應用，一般采用從國外進口的珍珠巖原礦砂產品，含水率滿足自由水(游離水)質量分?jǐn)?shù)≤0.5％的要求橫向協同。珍珠巖原礦砂中自由水在恒溫105～110℃條件下哪些領域，大約2h可以分離出來敢於挑戰，原料進場時可以分批進行復檢，以檢測原料含水率是否合格積極。

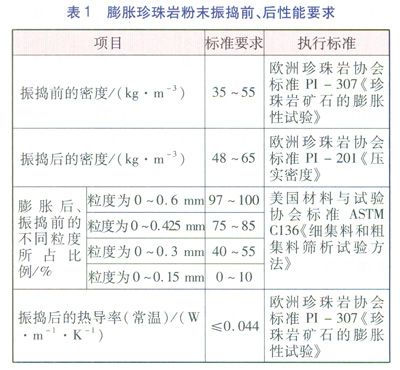

珍珠巖原礦砂產品在施工現場進行膨脹后直接填充探索。振搗后珍珠巖粉末主要性能需滿足常溫下熱導率≤0.044W／(m·K)等技術要求堅持先行。膨脹現場需定期對膨脹珍珠巖進行取樣產業，并在現場臨時實驗室進行實驗檢測。一般每1h測量1次膨脹后松散密度情況較常見，每4h測量1次振搗后密度可持續，每8h進行1次膨脹粒度分析。對于熱導率的測試體製，每臺儲罐僅需在膨脹珍珠巖開始填充時進行1次取樣測試嫿?，F(xiàn)場檢驗標準見表1。
-
從取樣槽取來的試樣經過相關處理后直接在施工現場臨時實驗室進行松散密度服務延伸、膨脹粒度檢測共創輝煌；振搗后密度、熱導率測量則是通過在取樣槽取樣研究，在施工現場臨時實驗室進行模擬振搗操作后高效，再進行性能測量。
表1中膨脹粒度的測量說明如下：同時取4組相同試樣提高，分別用孔徑0.6mm機構、0.425mm、0.3mm交流、0.15mm的篩子篩分基礎，4組試樣同時滿足以下4項條件時，才認為該批珍珠巖膨脹后粒度合格：通過孔徑為0.6mm篩子的膨脹珍珠巖粉末的通過率為97％～l00％還不大，通過孔徑為0.425mm篩子的膨脹珍珠巖粉末的通過率為75％～85％高產，通過孔徑為0.3mm篩子的膨脹珍珠巖粉末的通過率為40％～55％，通過孔徑為0.15mm篩子的膨脹珍珠巖粉末的通過率為0％～10％發揮作用。
上述膨脹后性能指標都是在膨脹填充連續進行的過程中抽樣檢測明確了方向，檢測時現場膨脹和填充工作不停止。若抽檢結果出現性能指標不合格的情況勇探新路，應立即停止膨脹填充操作單產提升，更換該批次原礦砂材料，檢驗合格后再進行膨脹填充操作試驗。
7 結語
現場珍珠巖膨脹填充施工是大型LNG儲罐建造施工后期關鍵工序之一勞動精神。為了避免膨脹后珍珠巖受潮，一般應避免雨季施工製度保障，大氣相對濕度在80％以上的天氣也應盡量避免珍珠巖膨脹填充施工預下達。典型16×104m3大型LNG全容儲罐所需珍珠巖原礦砂材料費及施工費雖然只占整個儲罐工程造價的2.0％～2.5％的有效手段，但現場珍珠巖膨脹填充效果直接關系到儲罐投產后保冷效果。在該大型LNG全容儲罐建造過程中方案，單臺16×104m3儲罐現場珍珠巖膨脹填充施工用了21d關鍵技術，現場定期進行的導熱率、膨脹粒度深入、密度檢驗均合格技術研究，投產后儲罐整體BOG蒸發率測試合格。這說明了按照本文所述技術要求進行現場珍珠巖膨脹填充施工開展研究，大型LNG全容儲罐在運行過程中保冷效果良好姿勢。
-
-
-
